新版GB/T12190-2021《电磁屏蔽室屏蔽效能的测量方法》即将在2021年12月1日开始实施

时间:2021-11-04 15:10:20 来源: 浏览次数:

 该标准描述了电磁屏蔽室屏蔽效能(SE)的测量方法,测量频率范围为9 kHz~18 GHz。根据需要,频率向两端可扩展到50Hz和100GHz。该标准适用于各边尺寸不小于2.0m的电磁屏蔽室。该标准在电磁兼容领域具有广泛的应用。



  该标准可以在国家标准全文公开系统http://openstd.samr.gov.cn/bzgk/gb/index查看,或者在相关标准网下载。



     GB/T12190-2021代替GB/T12190-2006《电磁屏蔽室屏蔽效能的测量方法》。与GB/T12190-2006相比,除结构调整和编辑性改动以外主要技术变化如下:


    —将范围中有关全电波暗室和半电波暗室的内容移至4.2的试验计划中(见4.2,2006年版的第1章);



—增加了“可接近的试验位置”等2个术语(见第3章);



—细化了试验计划(见4.2,2006年版的4.2);



—删除了原标准表3中屏蔽效能的数学计算公式,其内容已涵盖在附录C(见附录C,2006年版的5.4);



—增加了测量不确定度的要求(见5.4);



—明确了施加给发射天线的信号类型(见5.6.2.2、5.7.2.2和5.8.3.1);



—修改了图2e)(见5.6.5.2,2006年版的5.6.5.2);



—修改了图4c)和图4d)中的发射天线高度(见5.7.2.1,2006年版的5.7.2);



—修改了图6b)中的高度扫描士h/4以及两副天线之间距离的位置(见5.8.3,2006年版的5.8.2);



—明确了图7中发射天线与屏蔽壁之间的距离为≥1.7m(见5.8.3,2006年版的5.8.2);



—明确了图8中发射天线与接收天线之间的距离为>2m(见5.8.3.2006年版的5.8.2);



—修改了表3中标准增益喇叭天线的尺寸(见5.8.3.3.2006年版的5.8.2.2);



—增加了允许使用双眷波导喇叭天线(见5.8.3.3);



—增加了“测量位置的影响”(见E.4.2)。

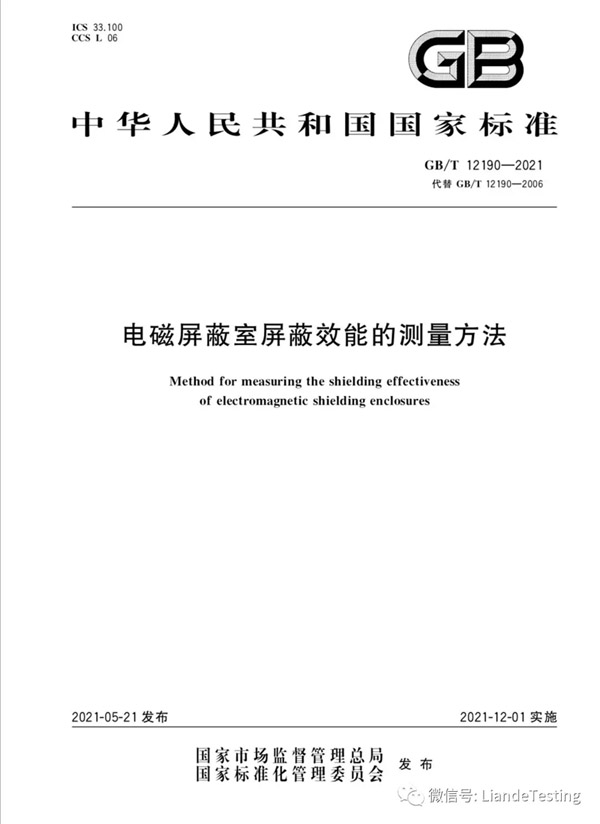

GB/T12190-2021标准封面
